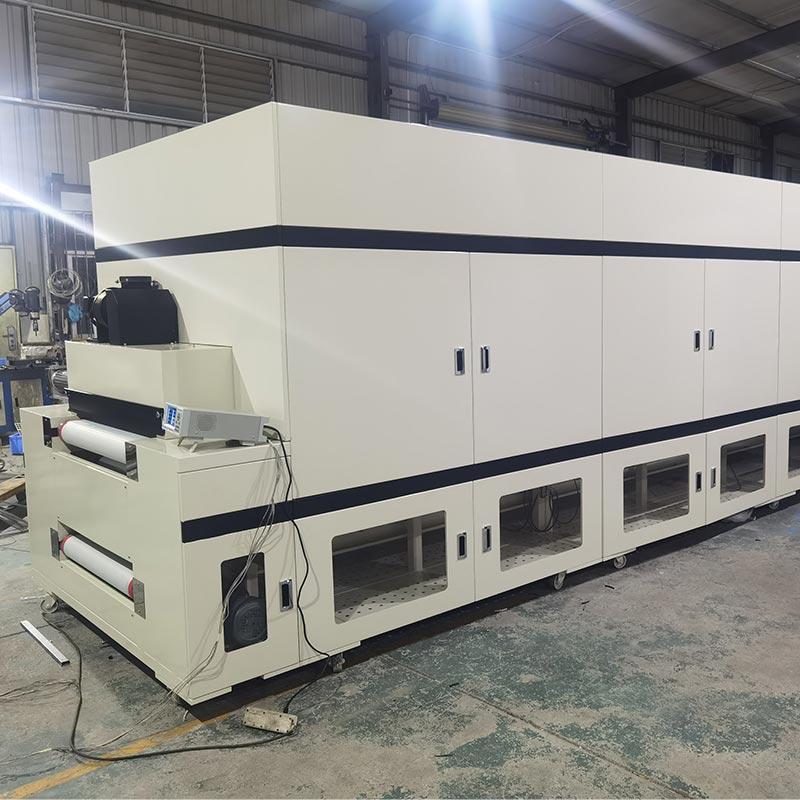

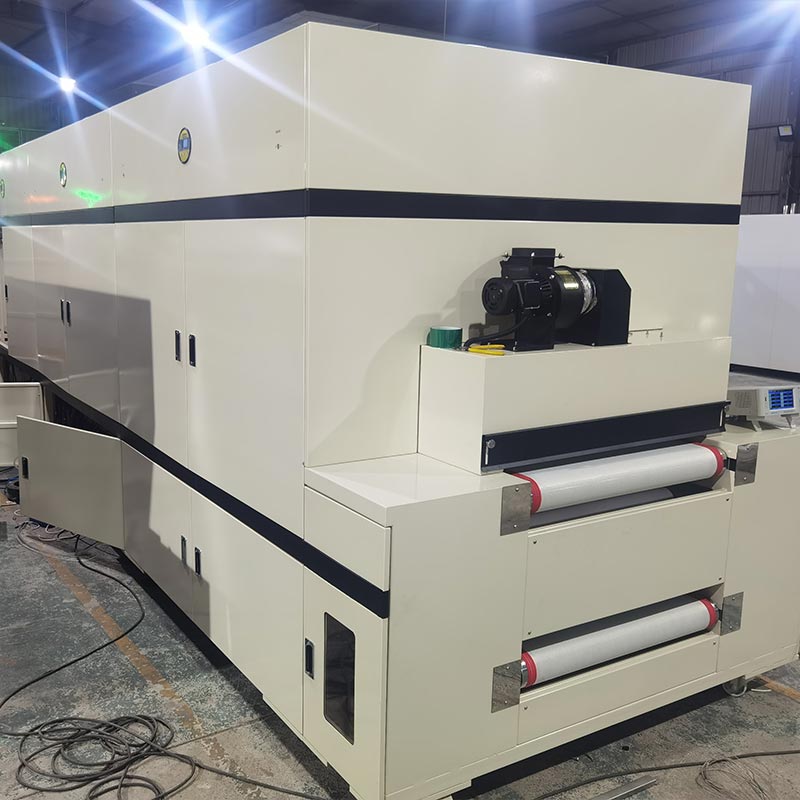

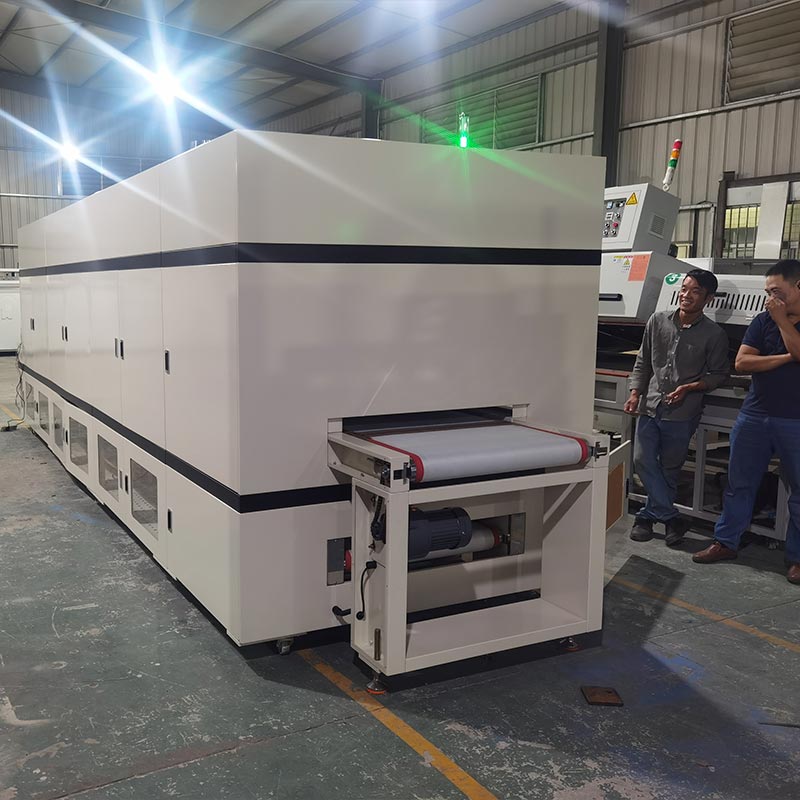

सर्किट बोर्ड टनेल ओभन

सर्किट बोर्ड टनेल ओभनमा समान तातो वितरण प्राप्त गर्न, तापमा भर पर्नु मात्र पर्याप्त छैन; सटीक तरल गतिशीलता नियन्त्रण पनि आवश्यक छ। एक ठूलो निर्माताको रूपमा, Dingfeng ले एक दबाब डिजाइन गरेको छ निकास प्रणाली जसले 700 मिलिमिटर कन्वेयर बेल्ट चौडाइमा ठाडो र अशान्त-रहित हावा पर्दा बनाउन सक्छ। २.२ किलोवाट लामो अक्ष मोटर र १२ इन्चको SUS304 इम्पेलरद्वारा सञ्चालित, यसले शुद्ध तातो हावालाई भित्र थिच्न सक्छ। बहु-तह सर्किट बोर्डहरूको स-साना छिद्रहरू। यो लचिलो मुद्रित सर्किट को लागी विशेष गरी महत्त्वपूर्ण छ, यो हुन सक्छ हल्का तौल सब्सट्रेटलाई स्थिर गर्नुहोस्, यसलाई टेफ्लन जाल बेल्टसँग सम्पर्कमा आउन अनुमति दिँदै, दोलन र आन्दोलन घटना सामान्यतया मानक संवहन ओभन मा देखिने।

कार्य सिद्धान्त

DFHK7008 मोडेल सर्किट बोर्ड टनेल ओभनले तताउनको लागि स्टेनलेस स्टील तताउने ट्यूबहरू प्रयोग गर्दछ। यो कम आवाज तातो संग संयुक्त छ एयर सर्कुलेशन फ्यान र अन्डर-बक्स रिटर्न एयर भेन्टिलेशन टेक्नोलोजी। तातो हावा, द्वारा प्रशोधन पछि उच्च-तापमान कुशल फिल्टर, समान रूपमा उत्पादनको सतहमा थिचिएको छ। यो स्वचालित हासिल गर्न सक्नुहुन्छ तापक्रम नियन्त्रण, स्थिर तापमान, र अधिक-तापमानमा स्वचालित रोक, सुरक्षा, सुविधा सुविधा, पर्यावरण संरक्षण र ऊर्जा संरक्षण। ओभनको भित्री भाग पूर्ण रूपमा ऐना-फिनिसबाट बनेको छ स्टेनलेस स्टील प्लेटहरू। इन्सुलेशन तह 120K सिलिकिक एसिड एल्युमिनियम इन्सुलेशन कपासले भरिएको छ। द ढुवानीले उच्च-गुणस्तरको टेफ्लोन उच्च-तापमान प्रतिरोधी जाल बेल्ट प्रयोग गर्दछ, र एक नियन्त्रक र संग सुसज्जित छ। कम भोल्टेज बिजुली नियन्त्रण प्रणाली द्वारा नियन्त्रित आवृत्ति कनवर्टर।

कन्फिगरेसनको गुणस्तर

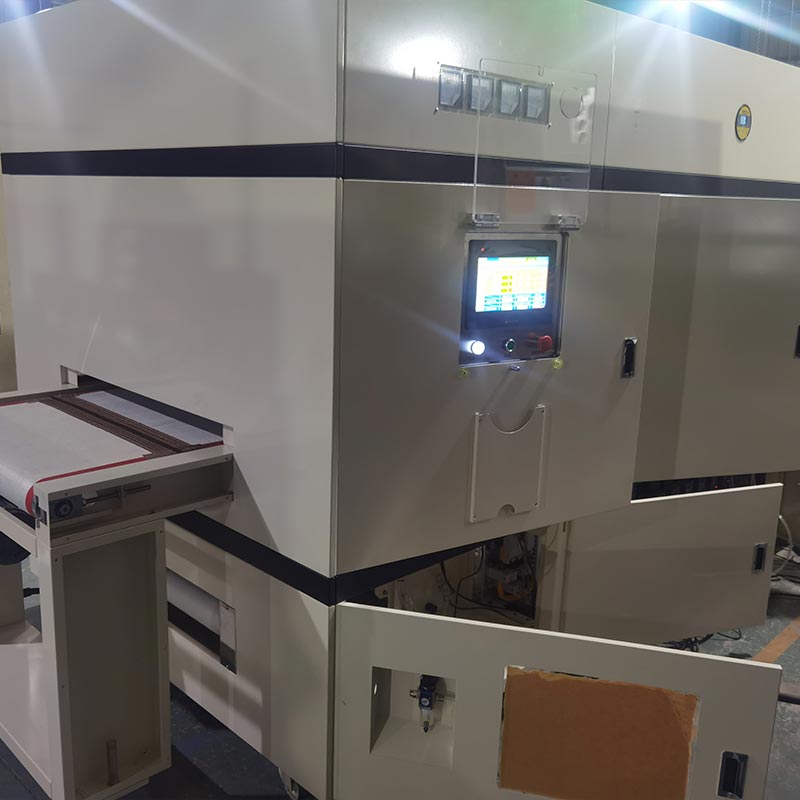

सर्किट बोर्ड टनेल ओभनको विद्युतीय नियन्त्रण प्रणाली घरमा र दुबै शीर्ष ब्रान्डहरूका कम्पोनेन्टहरूले सुसज्जित छ। विदेशमा, मित्सुबिशी H5U-1614MTD-A8 PLC, MT8102iE टच स्क्रिन, DTE-10T तापमान नियन्त्रण मोड्युल, र K-प्रकार WRNT-01/02 तताउने कार्यान्वयन भागको सटीक तापक्रम मापनको लागि प्रोबहरू। तीन-चरण नियन्त्रण योग्य सिलिकन मोड्युल J3-SCR-75LA स्थिर शक्ति विनियमनको लागि संचालित छ। प्रसारण प्रणालीको सन्दर्भमा, दुई Shilin फ्रिक्वेन्सी कन्भर्टरहरू (220V 0.4KW र 380V 3.7KW) संचार प्रकार्यहरू र Schneider श्रृंखला संग कुल पावर सुरक्षाको लागि 3P+N-C 250A लिकेज सर्किट ब्रेकर सहित कम्पोनेन्टहरू सुसज्जित छन्। LC1N श्रृंखला एसी कन्ट्याक्टरहरू (1810, 1210, 4011) बहु विनिर्देशहरू प्रत्येकको खोल्ने र बन्द गर्नका लागि जिम्मेवार छन्। सर्किट, र अत्यधिक उच्च सुनिश्चित गर्न LRN12N थर्मल रिले र MY4NJ मध्यवर्ती रिले संग जोडिएको छ। स्रोतबाट टर्मिनलसम्म उपकरण सञ्चालनको स्थिरता र सुरक्षा।

मुख्य घटक मोडेल

FAQ

Q1: यो ओभनले मल्टीलेयर PCB बेकिंगमा "पपकोर्न प्रभाव" लाई कसरी रोक्छ?

A: "पपकर्न प्रभाव" तब हुन्छ जब फँसिएको नमी धेरै छिटो विस्तार हुन्छ। हाम्रो सर्किट बोर्ड टनेल ओभनले SCR-नियन्त्रित रैखिक तताउने र्याम्पहरू प्रयोग गर्दछ। तापमान वृद्धि दर ठीक नियन्त्रण गरेर, हामी अनुमति दिन्छौं आन्तरिक आर्द्रता चरम सिंटरिङ तापक्रममा पुग्नु अघि प्रि-प्रेग तहहरू मार्फत सुरक्षित रूपमा फैलाउनको लागि, इन्टरलामिनार बन्धनहरू अक्षुण्ण रहने सुनिश्चित गर्दै।

Q2: के वायुप्रवाह उच्च-अस्पेक्ट-रेसियो थ्रु-होल सुकाउन पर्याप्त शक्तिशाली छ?

A: हो। हाम्रो डाउन-ड्राफ्ट प्रेसराइज्ड प्लेनम विशेष गरी तातो हावा उच्च-अस्पेक्ट-रेसियो भियासमा चलाउन डिजाइन गरिएको हो। द ठाडो दबाबले सतहलाई स्किम गर्नुको सट्टा हावाले प्वालहरूमा प्रवेश गर्छ भनेर सुनिश्चित गर्दछ, जुन सोल्डरिङ वा प्लेटिङ चरणहरू अघि पूर्ण निर्जलीकरणको लागि आवश्यक।

Q3: के हामी यो टनेल ओभनलाई पूर्ण स्वचालित SMT लाइनमा एकीकृत गर्न सक्छौं?

A: बिल्कुल। मित्सुबिशी पीएलसी र फ्रिक्वेन्सी रूपान्तरण मोटर्सको लागि आरक्षित लिंकेज पोइन्टहरूको साथ डिजाइन गरिएको छ। उद्योग 4.0 जडान। कन्वेयर गति र तापमान डेटा तपाईंको अपस्ट्रीम संग सिंक्रोनाइज गर्न सकिन्छ पिक-एन्ड-प्लेस रोबोटहरू वा डाउनस्ट्रीम निरीक्षण स्टेशनहरू, सिमलेस, स्वचालित कार्यप्रवाह सुनिश्चित गर्दै।
